| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | OEM/OEM |
| प्रमाणन: | CE/UL |
| मॉडल संख्या: | ST2601 |
| न्यूनतम आदेश मात्रा: | 1pc |
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | कार्टन बॉक्स |
| प्रसव के समय: | 7-30 दिन |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम/पेपैल |
| आपूर्ति की क्षमता: | 60000 टुकड़े / माह |
| उत्पाद का नाम: | डिजिटल तापमान नियंत्रक | चरणों:: | 1 हीट/1 कूल |
|---|---|---|---|
| प्रोग्राम करने की क्षमता:: | गैर प्रोग्राम | बैकलाइट:: | अनुकूलित बैकलाइट |
| सामग्रीः: | प्लास्टिक | OEM:: | ओईएम सेवा |
| शरीर का रंग:: | सफेद | बिजली की आपूर्ति:: | 230V, 50 हर्ट्ज |
| वारंटीः: | एक वर्ष | डिजाइन शैली: | आधुनिक |
| प्रमुखता देना: | आसान स्थापना स्मार्ट होम थर्मोस्टैट,230 वोल्ट स्मार्ट होम थर्मोस्टेट |
||

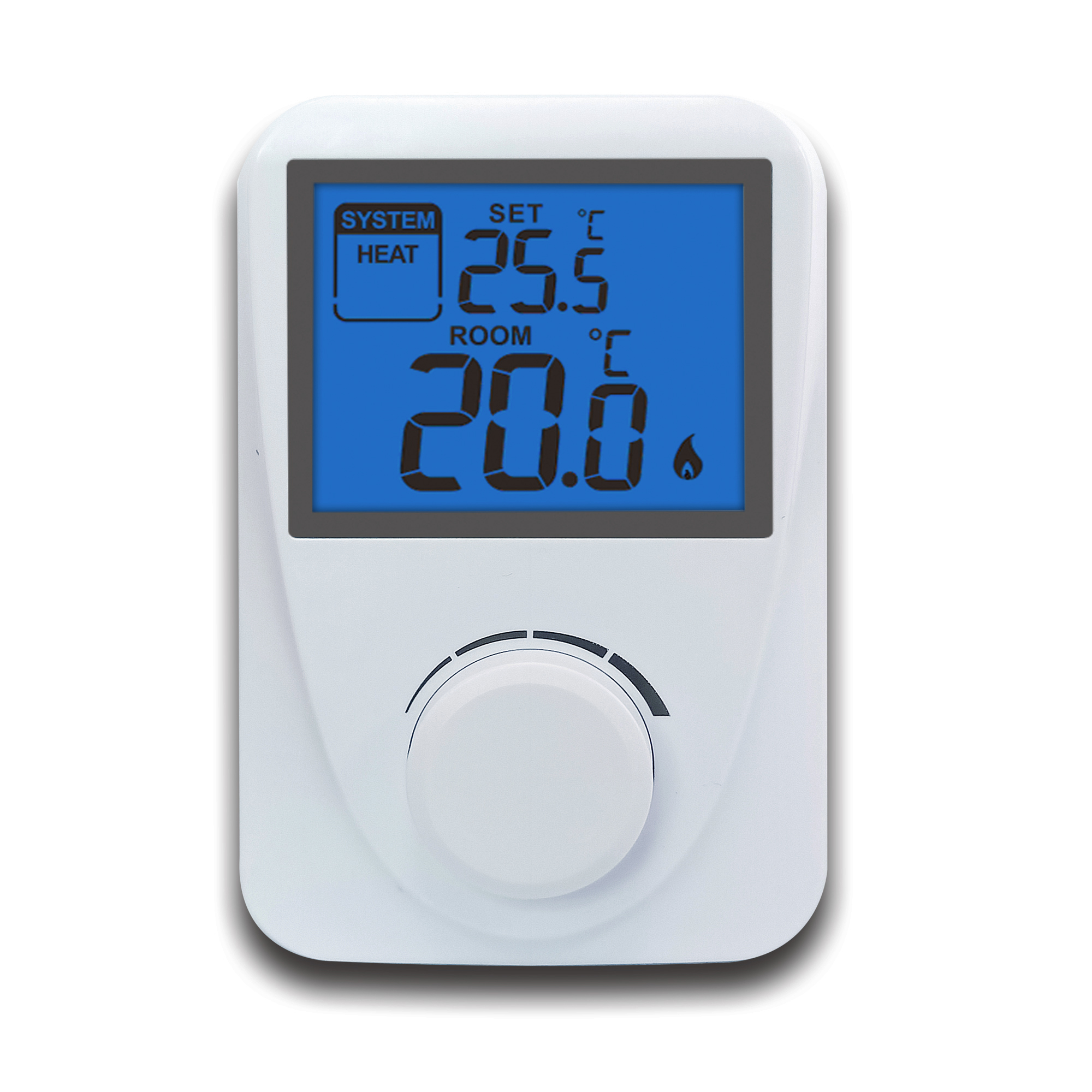

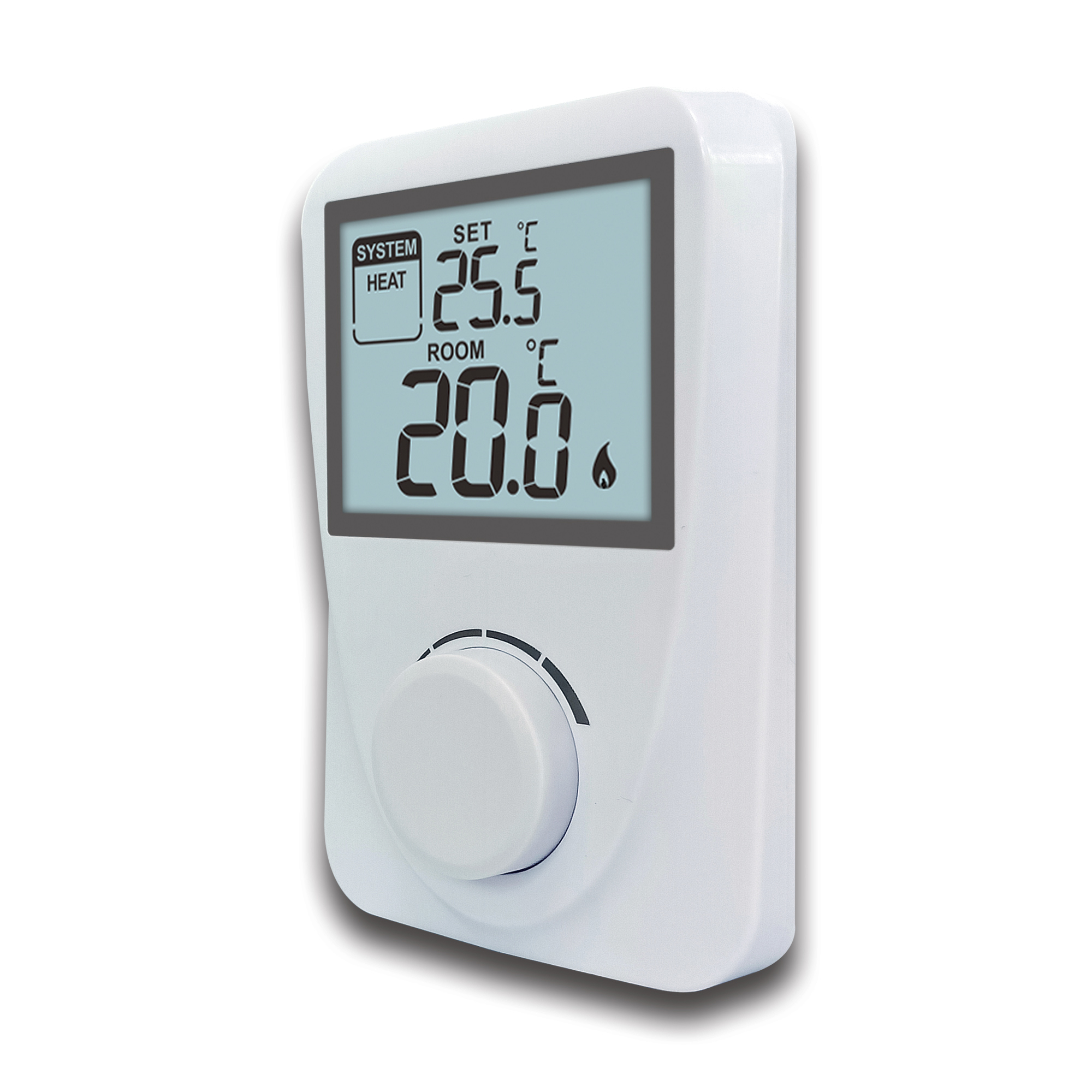

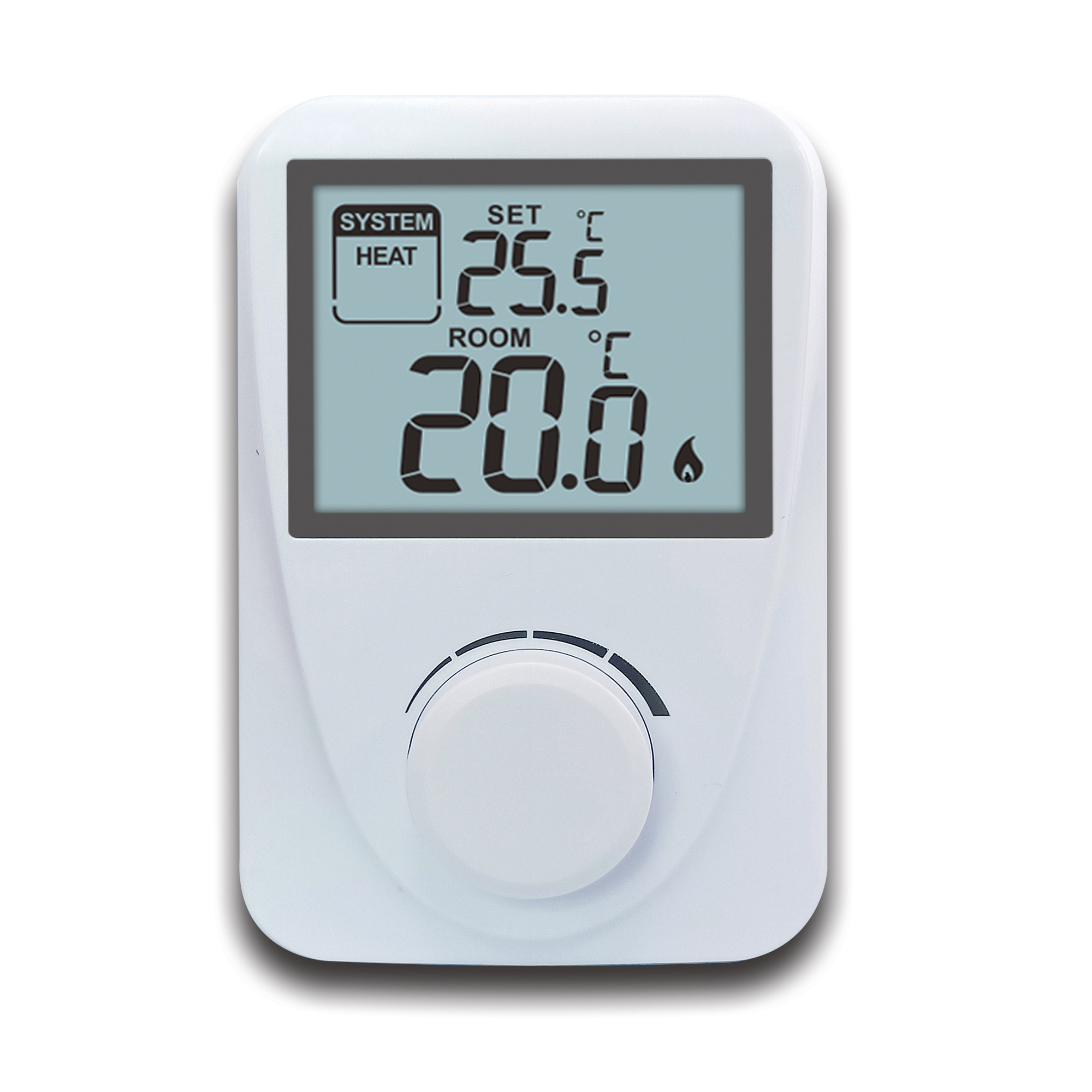

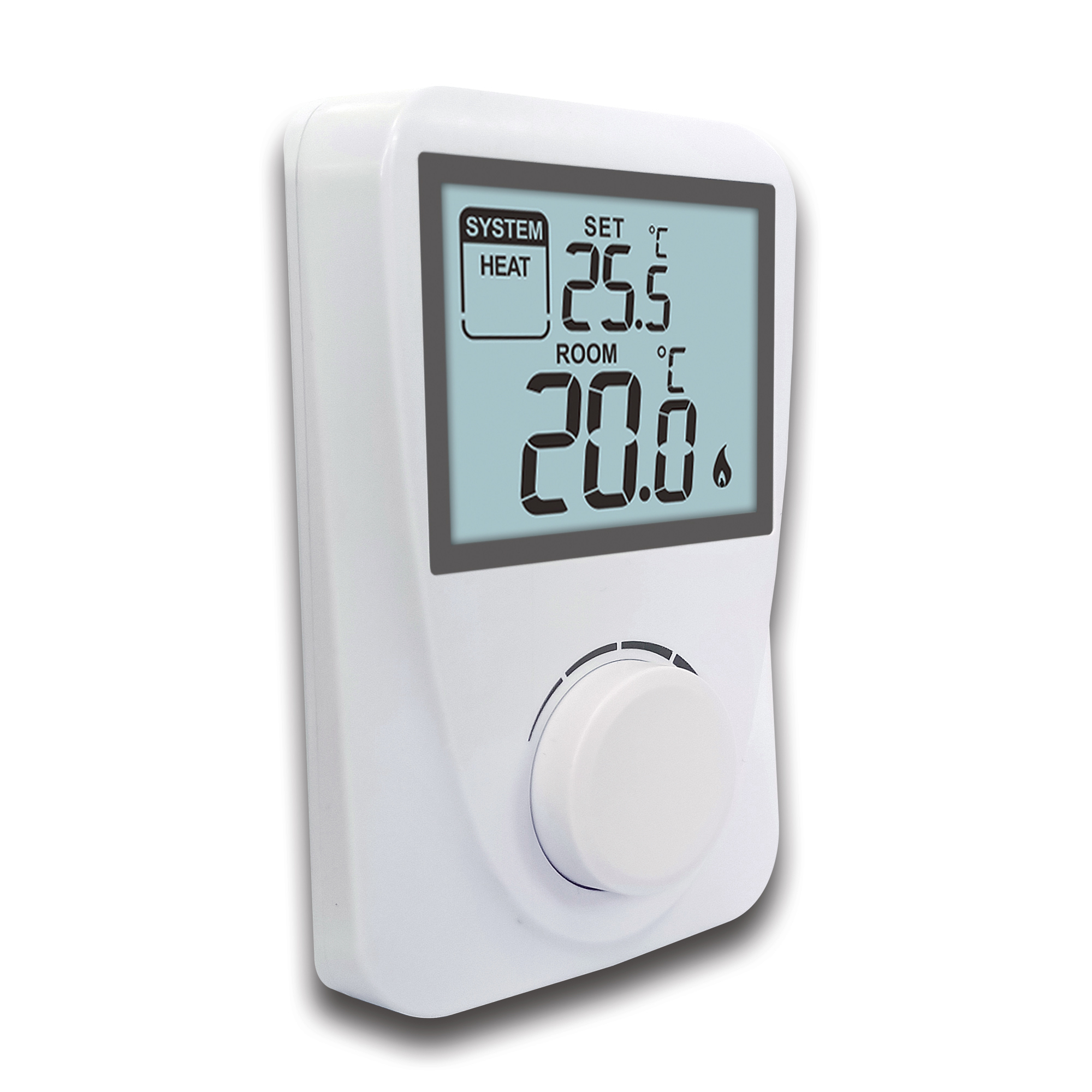

आसान स्थापना 230V गैर-प्रोग्रामेबल LCD डिस्प्ले स्मार्ट होम थर्मोस्टेट
विशेषताएँ:
डिजिटल थर्मोस्टेट
दीवार पर लगाया जाने वाला
हीट/ऑफ/कूल स्विच
कमरे के तापमान का अंशांकन समायोजन
बिजली आपूर्ति: 230 VAC,6(2)A,50/60 Hz हार्डवायर (सामान्य तार) के लिए
2*AAA 1.5V क्षारीय बैटरी पावर
मॉडल नंबर: ST2601
| 1 | उत्पाद का नाम: रंग टच हीटिंग थर्मोस्टेट |
| 2 | प्रोग्रामेबिलिटी: नहीं |
| 3 | डिस्प्ले तापमान रेंज: 0°C~40°C (0.1°C वृद्धि में) |
| 4 | सेटपॉइंट रेंज: 5°C~35°C (0.5°C वृद्धि में) |
| 5 | तापमान माप सटीकता: ±1°C (20°C पर) |
| 6 | बैकलाइट: नारंगी/सफेद/नीला... |
| 7 | पावर विधि: 2 x AAA 1.5V लिथियम बैटरी |
| 8 | आयाम: 130 x 86 x 35 मिमी (धारक के बिना) |
| 9 | रनिंग मोड: हीट/ऑफ/कूल मोड |
| 10 | लोड रेटिंग: 6(2)A, 230V |
| 11 | स्टैंडबाय करंट:<70uA, लाइटिंग करंट ≤7.2mA |
रिले वायरिंग
1(NC),2(COM),3(NO)
हीटिंग: नियंत्रित किए जाने वाले डिवाइस के दो कनेक्शन तारों को टर्मिनलों नंबर 3 (NO) और नंबर 2 (COM) से कनेक्ट करें, यानी रिले के सामान्य रूप से खुले टर्मिनलों से
कूलिंग: कूलिंग उपकरण के दो कनेक्शन तारों को टर्मिनलों नंबर 2 (COM) और नंबर 1 (NC) से जोड़ा जाना चाहिए, यानी रिले के सामान्य रूप से बंद टर्मिनलों से।
• बिजली के झटके से बचने के लिए, असेंबलिंग प्रक्रिया पूरी होने के बाद तारों के कनेक्शन के लिए हटाए गए आंतरिक कवर को बदलें।
डिवाइस को एक योग्य पेशेवर द्वारा स्थापित और कनेक्ट किया जाना चाहिए। थर्मोस्टेट को किसी भी हीटिंग या कूलिंग उपकरण से कनेक्ट करते समय हमेशा निर्माता के निर्देशों का पालन करें।
टर्मिनल नंबर 1, नंबर 2 या नंबर 3 पर दिखाई देने वाला वोल्टेज केवल नियंत्रित किए जा रहे सिस्टम पर निर्भर करता है, इसलिए तार के आयाम को नियंत्रित किए जाने वाले डिवाइस के प्रकार द्वारा निर्धारित किया जाता है। तार की लंबाई का कोई महत्व नहीं है।
रनिंग मोड
सिस्टम रनिंग मोड स्विच तक पहुंचने के लिए डायल बटन को 5 सेकंड तक दबाए रखें, फिर बीच में अलग-अलग मोड चुनने के लिए डायल घुमाएँ:
-- हीट (हीटिंग): डायल घुमाकर तापमान समायोजित करें
-- कूल (कूलिंग): डायल घुमाकर तापमान समायोजित करें
-- ऑफ (फ्रॉस्ट प्रोटेक्शन): जब कमरे का तापमान 7°C से कम होगा तो यह हीटिंग शुरू कर देगा
फिर रनिंग मोड की पुष्टि करने के लिए फिर से डायल दबाएं या सेटिंग की स्वचालित रूप से पुष्टि करने के लिए 10 सेकंड प्रतीक्षा करें।
तापमान को कैलिब्रेट करें
तापमान अंशांकन और स्विंग सेटिंग्स): मोड स्विच सेटिंग तक पहुंचने के लिए डायल को 5 सेकंड तक दबाए रखें और हीट या कूल मोड का चयन करें, फिर तापमान अंशांकन “CAL” (इन -3.0~+3.0, 0.5°C वृद्धि में) के इंटरफ़ेस तक पहुंचने के लिए डायल दबाएं; वांछित मान सेट करने के लिए डायल घुमाएँ, फिर स्विंग मान को 0.2~2°C के बीच सेट करने के लिए फिर से डायल दबाएँ।
थर्मोस्टेट को फ़ैक्टरी डिफ़ॉल्ट पर पुनर्स्थापित करना
बैटरी निकालें और फिर उसे वापस डालें, डायल को तब तक दबाए रखें जब तक कि पूरी स्क्रीन प्रदर्शित न हो जाए फिर छोड़ दें, डिफ़ॉल्ट रनिंग मोड हीट है, इसका मतलब है कि थर्मोस्टेट को फ़ैक्टरी डिफ़ॉल्ट सेटिंग्स पर पुनर्स्थापित कर दिया गया है।
