| उत्पत्ति के प्लेस: | गुआंग्डोंग |
|---|---|
| ब्रांड नाम: | OEM/ODM |
| प्रमाणन: | CE/UL |
| मॉडल संख्या: | STN725 |
| न्यूनतम आदेश मात्रा: | 1-500 पीसीएस |
| मूल्य: | Negotiable |
| पैकेजिंग विवरण: | मानक बॉक्स |
| प्रसव के समय: | 1-45 दिन |
| भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन, / पेपैल |
| आपूर्ति की क्षमता: | 100000 टुकड़े/माह |
| नाम: | एयर कंडीशनर के लिए हीट पंप थर्मोस्टेट | प्रोग्रामिंग: | 5 (मो ~ फ्र) / 1 (सा) / 1 (सु) प्रोग्रामेबल |
|---|---|---|---|
| प्रकार:: | 2 हीट / 1 कूल | उपयोग: | घरेलू और उद्योग, इनडोर, एचएवीसी प्रणाली |
| प्रदर्शन शैली:: | डिजिटल | प्रदर्शन: | 4.5 SQ इंच |
| कमोडिटी वजन:: | 191 ग्रा | औसत बैटरी जीवन:: | 20000 घंटे |
| आकार: | 12x 9.8 x 2.8 CM | प्रमाणपत्र: | सीई / उल |
| हाई लाइट: | गर्मी पंप प्रोग्राम थर्मोस्टेट,डिजिटल पंखे का तार थर्मोस्टेट |
||

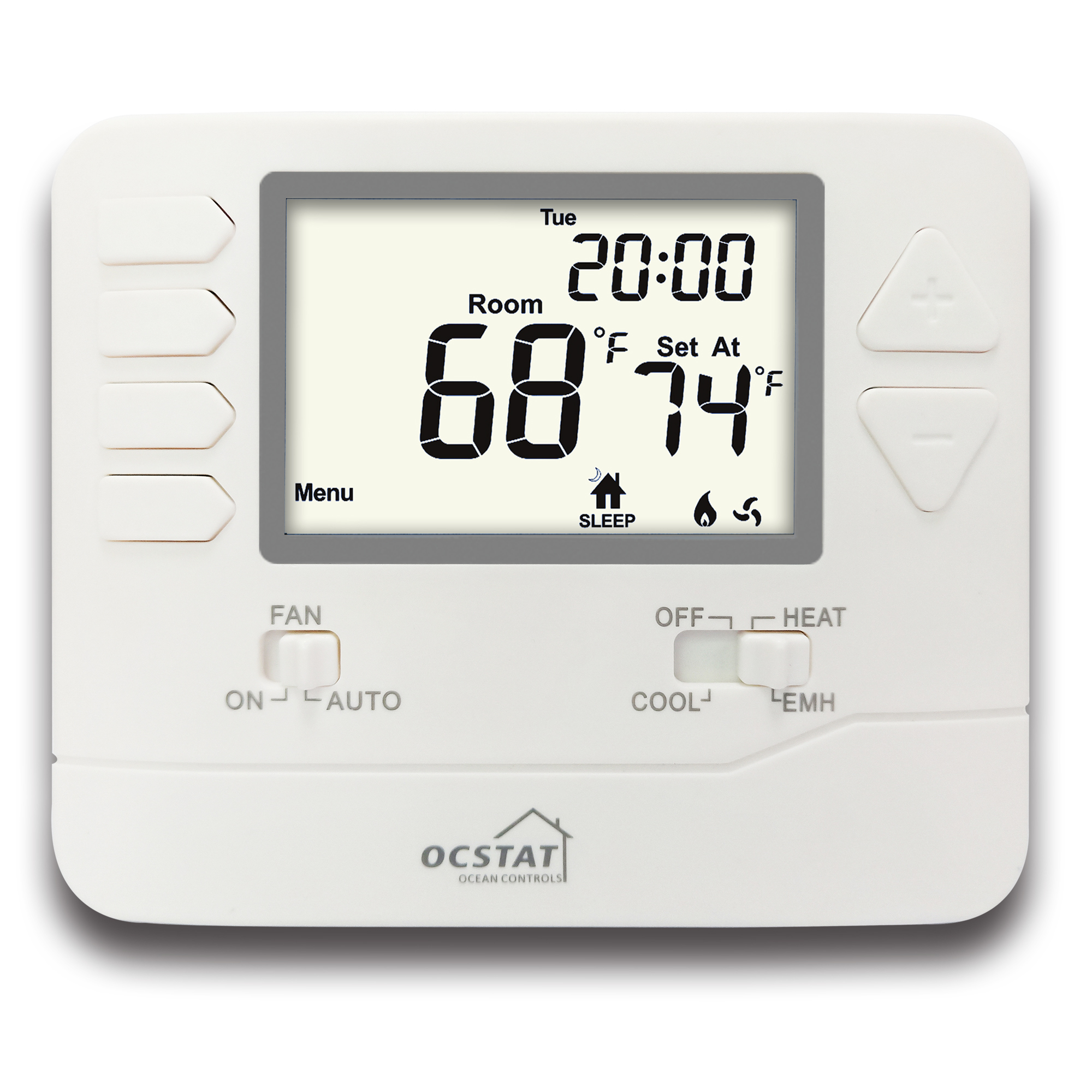

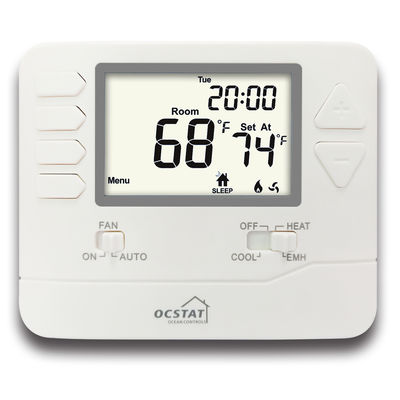

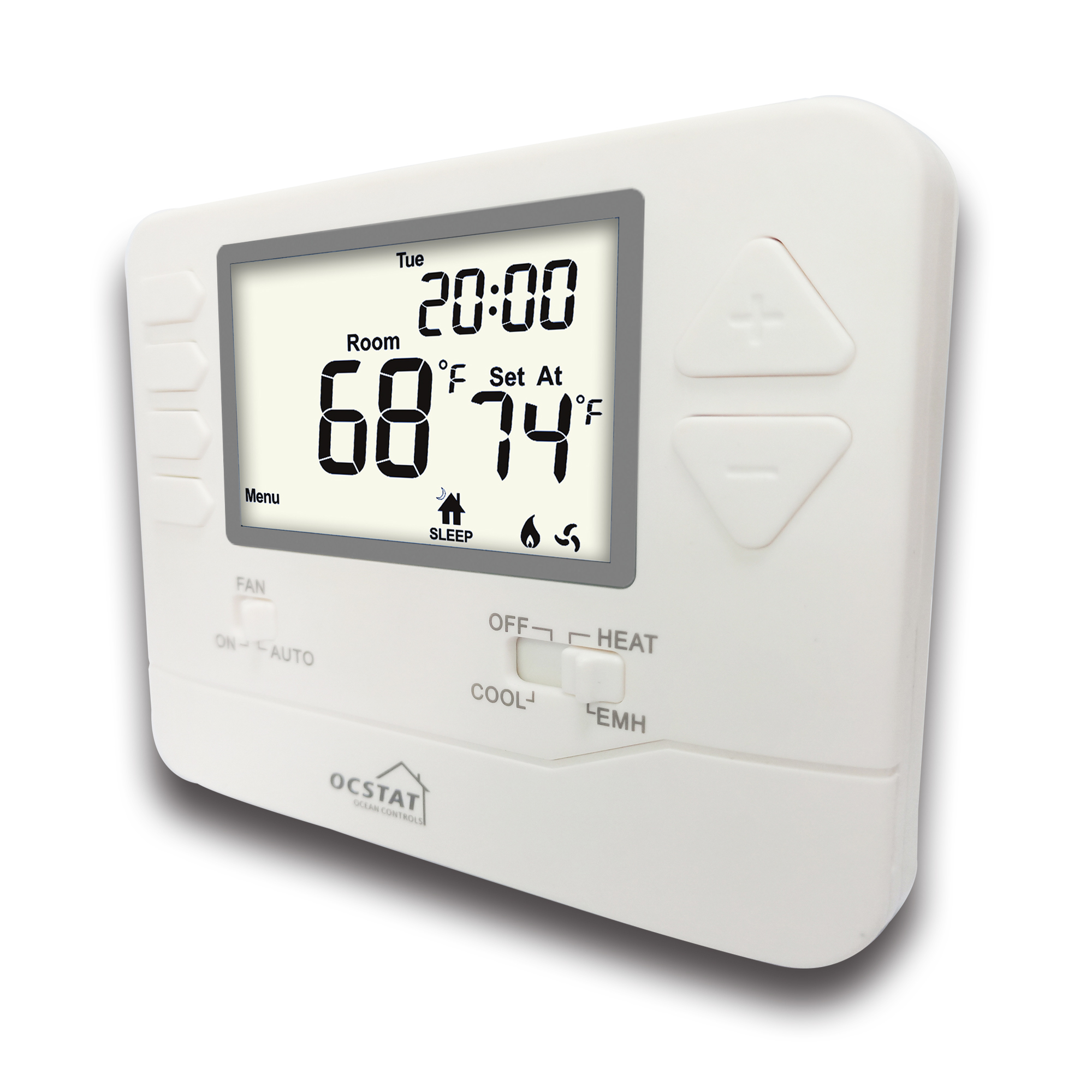

24V डिजिटल रूम हीट पंप थर्मोस्टेट बड़े डिजिटल डिस्प्ले के साथ दोहरी संचालित
| उत्पाद वर्णन : |
| (1) प्रदर्शन तापमान रेंज ....................... 32 ℉ से 99 range (1 ℃ से 40 ℃) |
| (२) सेटपॉइंट रेंज …………………………………… ४४ 90 से ९ ० To (7 ℃ से 32 ℃) |
| (३) चरण ………………………………………। ........ 2 हीट / १ कूल |
| (४) प्रोग्रामबिलिटी …………………………………… 5 (Mo ~ Fr) / 1 (सा) / 1 (सु) प्रोग्रामेबल |
| (५) कार्यक्रम ………………………………………। ..... 4 बार / 4 अस्थायी, "WAKE" "लेवर" "RESTRN" "सो" |

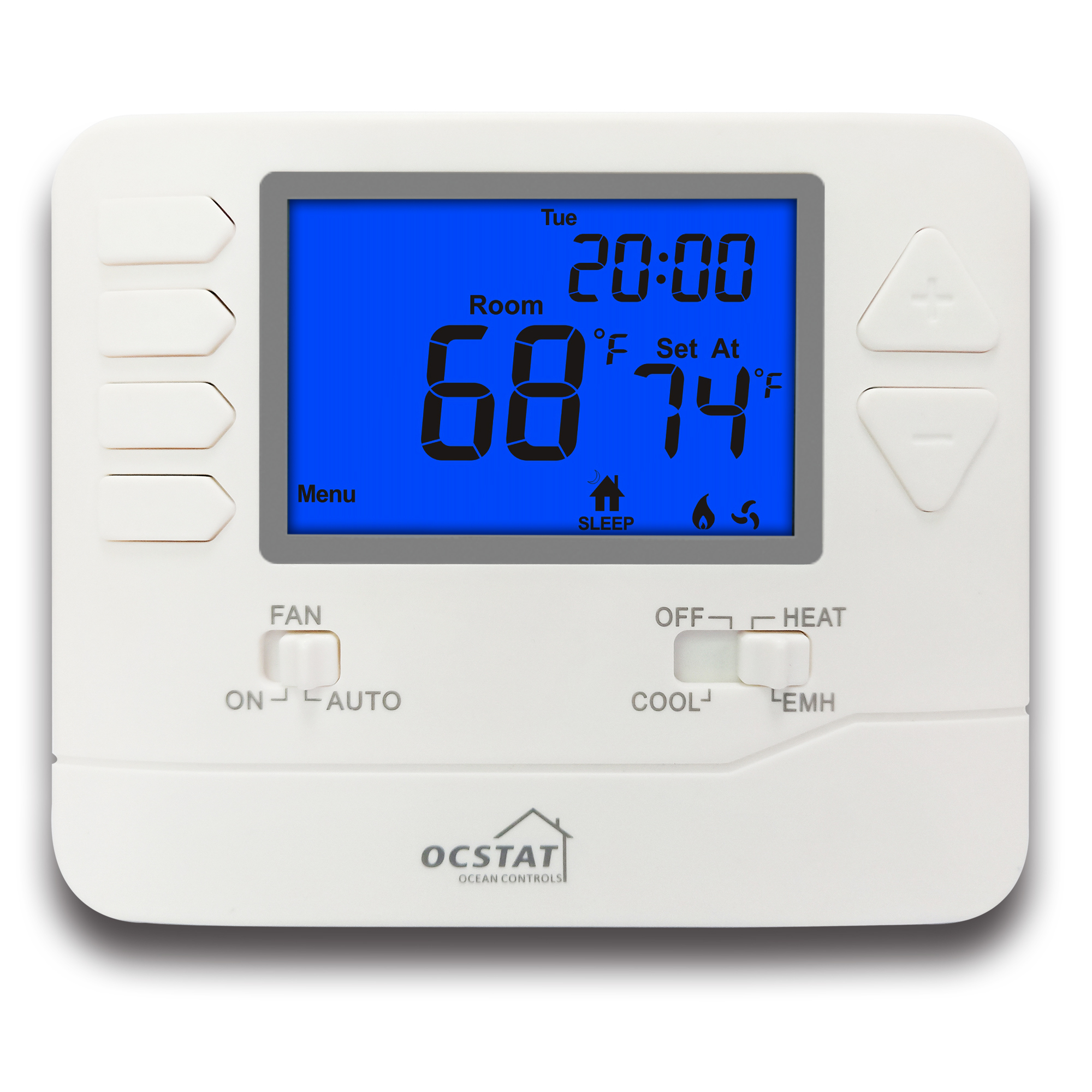

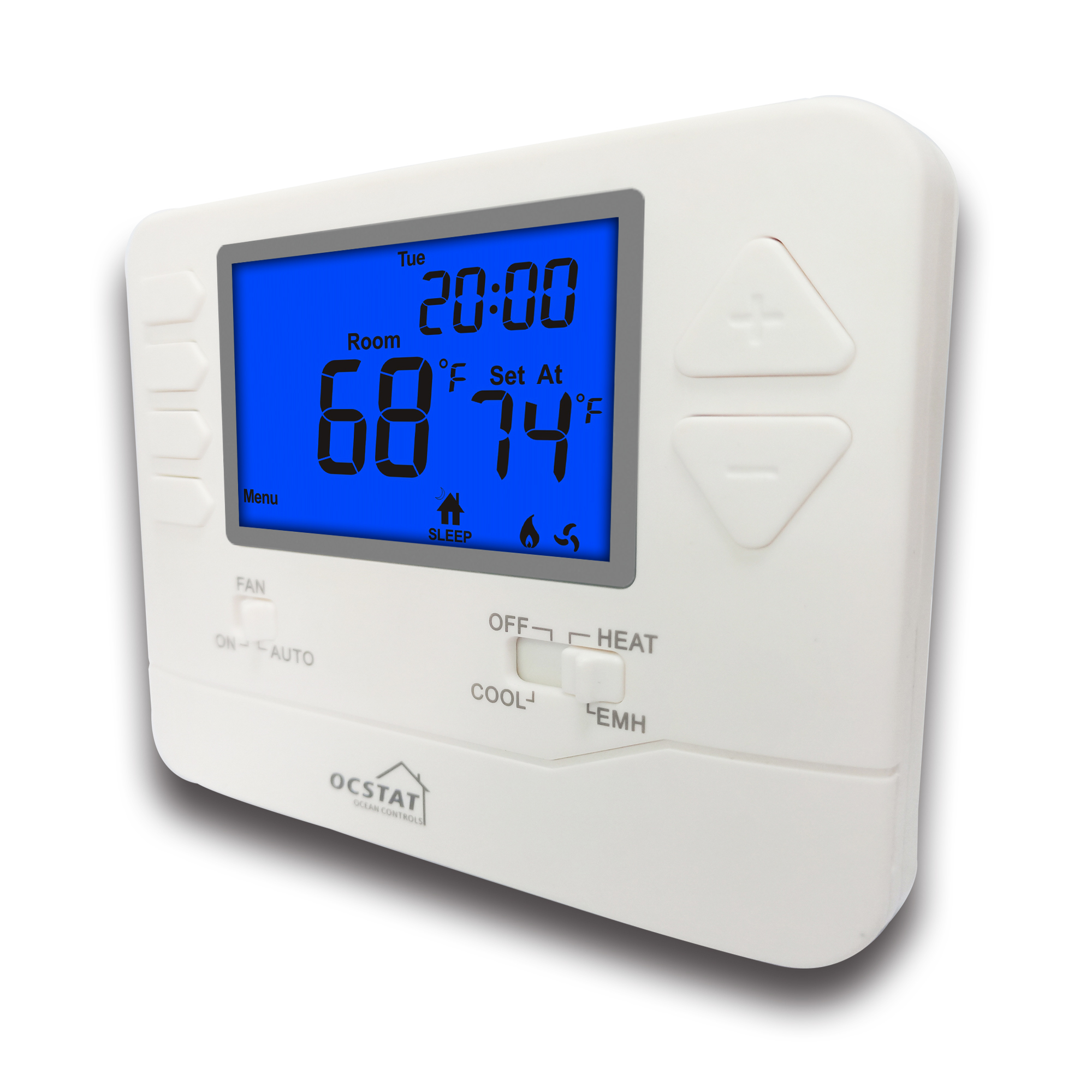

(६) बैकलाइट ………………………………………। ..... 15 सेकंड के लिए नीला, हल्का |
| (() प्रदर्शन सटीकता ………………………………… ...... 1 under (अंडर 68 ......) ) |
(8) थर्मोस्टेट के आयाम ........................ 119.5 x 98 x 27.5 मिमी |
| (९) फैन स्विच ………………………………………। .. ऑटो / चालू |
| (10) सिस्टम स्विच …………………………………… HEAT / OFF / ठंडा |
| (११) अंतर ………………………………………। .. 0.2 से 2.0 ℉ |
| (12) कम बैटरी सूचक …………………………… 2.7V के तहत (24V बिजली की आपूर्ति के बिना) |
| (13) लोड रेटिंग ……………………………… 1.0Amp प्रति टर्मिनल, 1.5Amp अधिकतम सभी टर्मिनल संयुक्त |
(१४) शक्ति स्रोत …………………………… २४ वीएसी (१ V से ३० वीएसी), ५०/६० हर्ट्ज हार्डवायर के लिए (सामान्य तार) 2 * एएए 1.5 वी क्षारीय बैटरी शक्ति |
| तकनीकी पैमाने: |
| (1) आसान मेनू संचालित प्रोग्रामिंग |
| (2) सहज जाग्रत, विराम, वापसी, स्लीप प्रोग्रामिंग आइकन्स |
| (3) 4.5 वर्ग इंच की बड़ी एलसीडी डिस्प्ले जिसमें सफेद / नीली बैकलाइट है |
| (4) आसान पहुँच बैटरी डिब्बे |
| (5) इलेक्ट्रिक या गैस विन्यास |
| (6) अलग B & O टर्मिनल |
| (7) अलग हीटिंग और शीतलन स्विंग (चक्र दर) |
| (8) एयर फिल्टर परिवर्तन सूचक (चयन या बंद) |
| (9) 5 मिनट कंप्रेसर देरी संरक्षण (चयन या बंद) |
| (10) कम बैटरी सूचक |
| (11) टर्मिनल पदनाम: आरएच, सी, डब्ल्यू 2, वाई, ई, जी, बी, ओ |
| (12) कमरे के तापमान अंशांकन समायोजन |
| (13) प्रदर्शन विकल्प: फारेनहाइट या सेल्सियस तापमान प्रदर्शन, 12 या 24 घंटे की घड़ी |
| (14) आसान तार कोडित टर्मिनल ब्लॉक |
| (15) यूनिवर्सल सब-बेस |
| (16) दीवार या जंक्शन बॉक्स पर माउंट |
| (१ () बैटरी या २४ वीएसी पावर |
टर्मिनल पदनाम:
| आरएच ------------------ 24VAC (सिस्टम पावर सप्लाई) |
| C ------------------ Common24VAC (सिस्टम पावर सप्लाई) |
| डब्ल्यू 2 ------------------ 2 सीडी हिट |
| Y ------------------ 1 ST COOL / HEAT |
| ई ------------------ 1 ST STAT HEAT |
| जी ------------------ FAN |
| बी ------------------ आरईवी वाल्व हीट |
| O ------------------ REV VALOL COOL |
कार्यक्रम कार्यक्रम निर्धारित करें:
अपना कार्यक्रम शेड्यूल अनुकूलित करने के लिए, इन चरणों का पालन करें:
1. सिस्टम स्विच से HEAT या COOL चुनें।
नोट: आपको प्रत्येक अलग से गर्मी और ठंडा कार्यक्रम करना होगा।
2. प्रेस मेनू
3. सेट करें दबाएं।
नोट: सोमवार-शुक्रवार प्रदर्शित किया गया है और WAKE आइकन दिखाया गया है। अब आप कार्यदिवस की सेटिंग के लिए वेक टाइम पीरियड की प्रोग्रामिंग कर रहे हैं।
4. समय चमक रहा है। कार्यदिवस WAKE समय अवधि (चरण: 10 मिनट) के लिए अपना समय चयन करने के लिए + या - कुंजी का उपयोग करें।
5. NEXT STEP दबाएँ
6. सेटपॉइंट का तापमान चमक रहा है। कार्यदिवस की अवधि के लिए अपना सेटपॉइंट चयन करने के लिए + या - कुंजी का उपयोग करें (चरण: 1 ℉)।
7. NEXT STEP दबाएँ
8. कार्यदिवस लीव, रिटर्न्स और सो समय अवधि के लिए 7 के माध्यम से चरण 4 को दोहराएं।
9. स्टेप 4 को 7 शनिवार, लेवे, रिटर्न्स और सो समय अवधि के लिए 7 के माध्यम से दोहराएं।
10. रविवार WAKE, LEAVE, RETURN और सो समय अवधि के लिए चरण 4 से 7 तक दोहराएँ।
11. पूरा हो जाने पर या 15 सेकंड बाद स्वचालित रूप से छोड़ने पर दबाएँ।
मैनुअल सेटिंग:
अस्थायी तापमान मैनुअल सेटिंग
1. तापमान का चयन करने के लिए उपयोग करें या -।
2. 15 सेकंड के बाद स्वचालित रूप से पुष्टि करें। वर्तमान PROG अवधि से बाहर चल रहा है और फिर मैनुअल सेटिंग प्रोग्राम चला रहा है, बाहर निकलने के लिए RUN SCHED दबाएँ।
स्थायी पकड़ तापमान चलाएँ
1. उपरोक्त मैनुअल सेटिंग को सेट करने के बाद, होल्ड प्रेस और डिस्प्ले को प्रदर्शित करें।
2. 15 सेकंड के बाद स्वचालित रूप से पुष्टि करें।
थर्मोस्टैट अब स्थायी रूप से इस सेटपॉइंट पर रहेगा और इसे + या - कीज़ का उपयोग करके समायोजित किया जा सकता है।
अस्थायी या स्थायी होल्ड से बाहर निकलने के लिए RUN SCHED दबाएँ।
तकनीशियन सेटअप मेनू:
1. मेनू बटन दबाएँ
2. प्रेस और 3 सेकंड के लिए टेक सेट बटन दबाए रखें।
3. नीचे दी गई तालिका का उपयोग करते हुए इंस्टॉलर विकल्पों को कॉन्फ़िगर करें।
सेटिंग्स को बदलने के लिए + या - कुंजियों का उपयोग करें और एक विकल्प से दूसरे विकल्प पर जाने के लिए अगला STEP या PREV STEP कुंजी।
फिल्म सेटिंग: प्रदर्शन FlSE, चमकती बंद (डिफ़ॉल्ट बंद), 50 ~ 2000 घंटे, OFF से चुनें।
तापमान अंशांकन: प्रदर्शन CAL और चमकती 0 ibr (डिफ़ॉल्ट मान 0), -4 ~ 4 Display से चुनें।
कंप्रेसर का सबसे छोटा रनिंग टाइम सेटिंग: एएन ऑन और फ्लैशिंग ऑफ (डिफॉल्ट सेटिंग) प्रदर्शित करें, ऑफ, 3, 4 या 5 मिनट में से चुनें।
कंप्रेसर देरी समय सेटिंग: प्रदर्शन CO OF और चमकती (डिफ़ॉल्ट सेटिंग), ON या OFF से चुनें।
कूलिंग स्विंग सेटिंग: प्रदर्शन डीएफ सीओ और चमकती 0.5, 0.2 ~ 2.0 (फ़ैक्टरी डिफ़ॉल्ट सेटिंग: 0.5:) से चुनें।
हीटिंग स्विंग सेटिंग: प्रदर्शन df HE और चमकती 0.4, 0.2 ~ 2.0 (फ़ैक्टरी डिफ़ॉल्ट सेटिंग: 0.4 ℉) से चुनें।
℉ / ℃ चयन: सेटिंग एफ (फ़ारेनहाइट) या सी (सेल्सियस)।
24H / 12H चयन: 24 घंटे या 12 घंटे का समय प्रारूप सेट करना।
ELEC / GAS चयन: ELEC या GAS का चयन करें।
