| उत्पत्ति के प्लेस: | गुआंग्डोंग |
|---|---|
| ब्रांड नाम: | OEM/ODM |
| प्रमाणन: | CE/UL |
| मॉडल संख्या: | STN725 |
| न्यूनतम आदेश मात्रा: | 1-500 पीसीएस |
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | मानक बॉक्स |
| प्रसव के समय: | 30-60 दिन |
| भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन, / पेपैल |
| आपूर्ति की क्षमता: | 100000 टुकड़े/माह |
| नाम: | एयर कंडीशनर के लिए हीट पंप थर्मोस्टैट | प्रोग्रामिंग: | 5(Mo~Fr)/1(Sa)/1(Su) प्रोग्रामेबल |
|---|---|---|---|
| प्रकारः: | 2 हीट / 1 कूल | प्रयोग: | घरेलू और उद्योग, इनडोर, HAVC प्रणाली |
| प्रदर्शन शैली:: | डिजिटल | प्रदर्शन: | 4.5 वर्ग इंच |
| कमोडिटी वजन:: | 191 जी | औसत बैटरी जीवन:: | 20000 घंटे |
| आकार: | 12x 9.8 x 2.8 सेमी | प्रमाणपत्र: | सीई/उल |
| प्रमुखता देना: | गर्मी पंप प्रोग्राम थर्मोस्टेट,डिजिटल पंखे का तार थर्मोस्टेट |
||

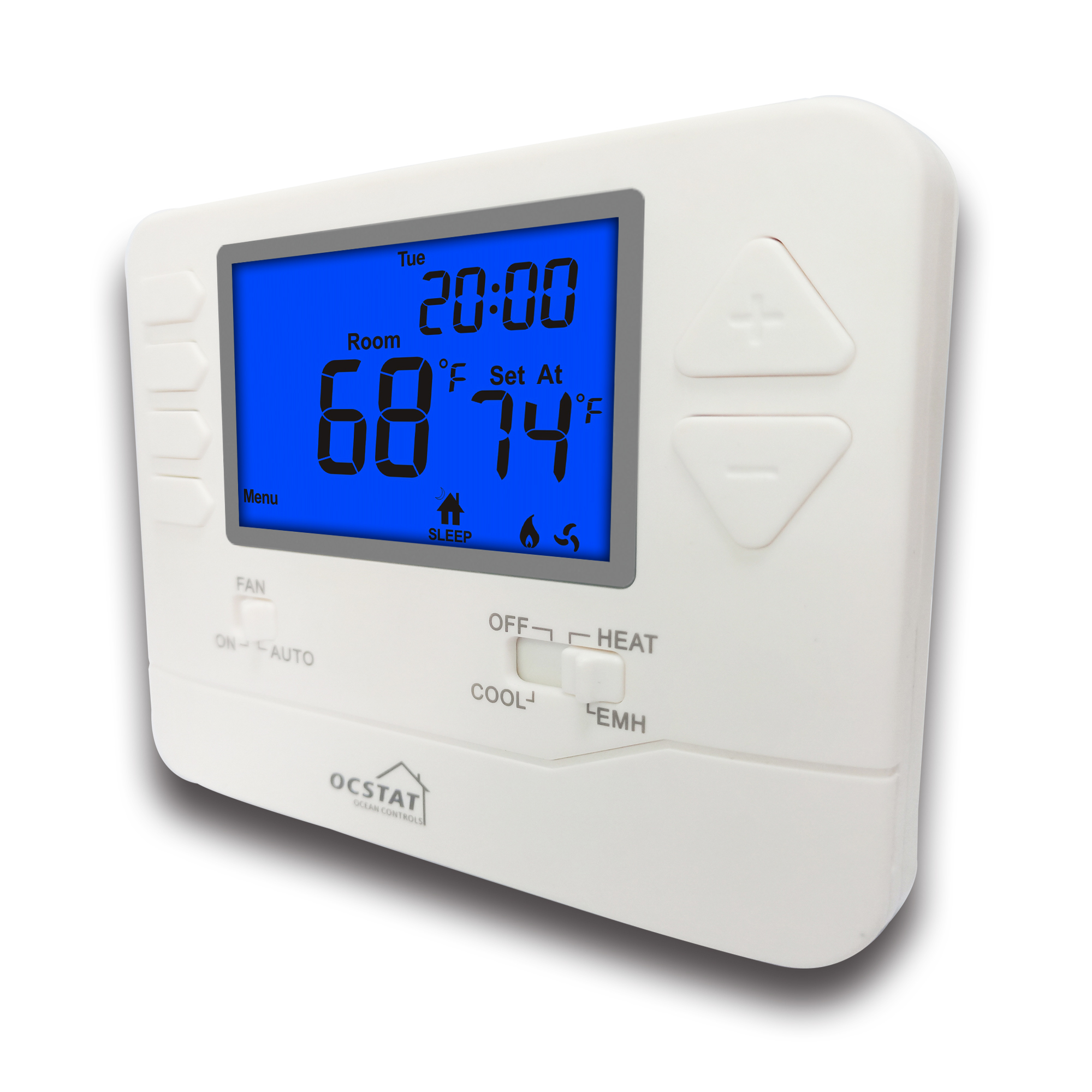

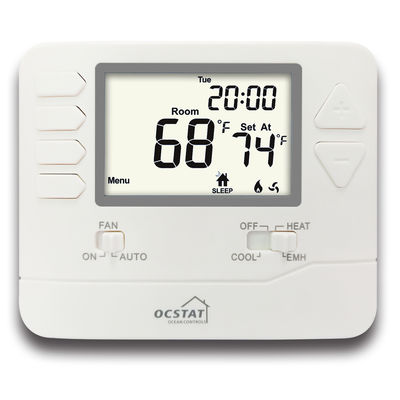

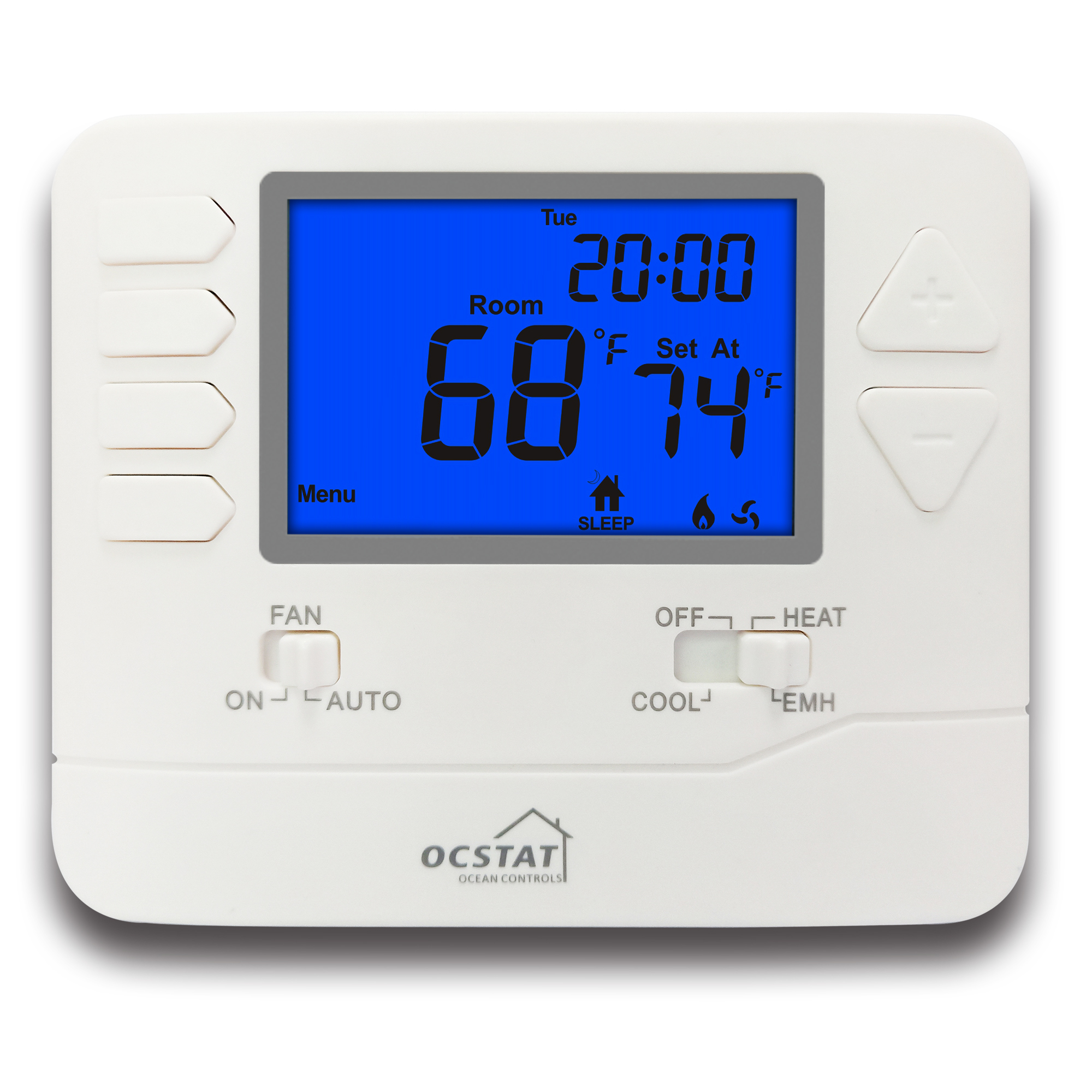

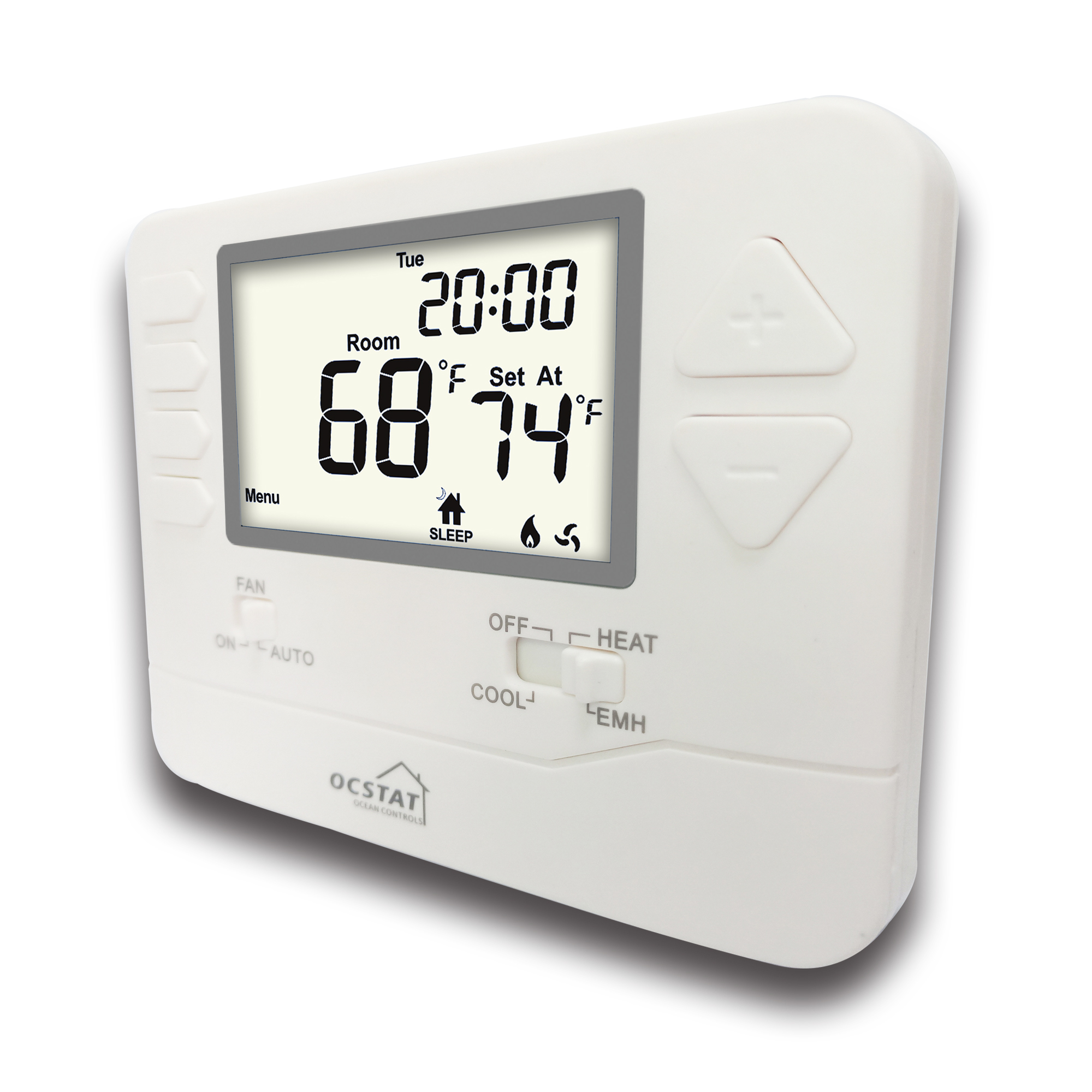

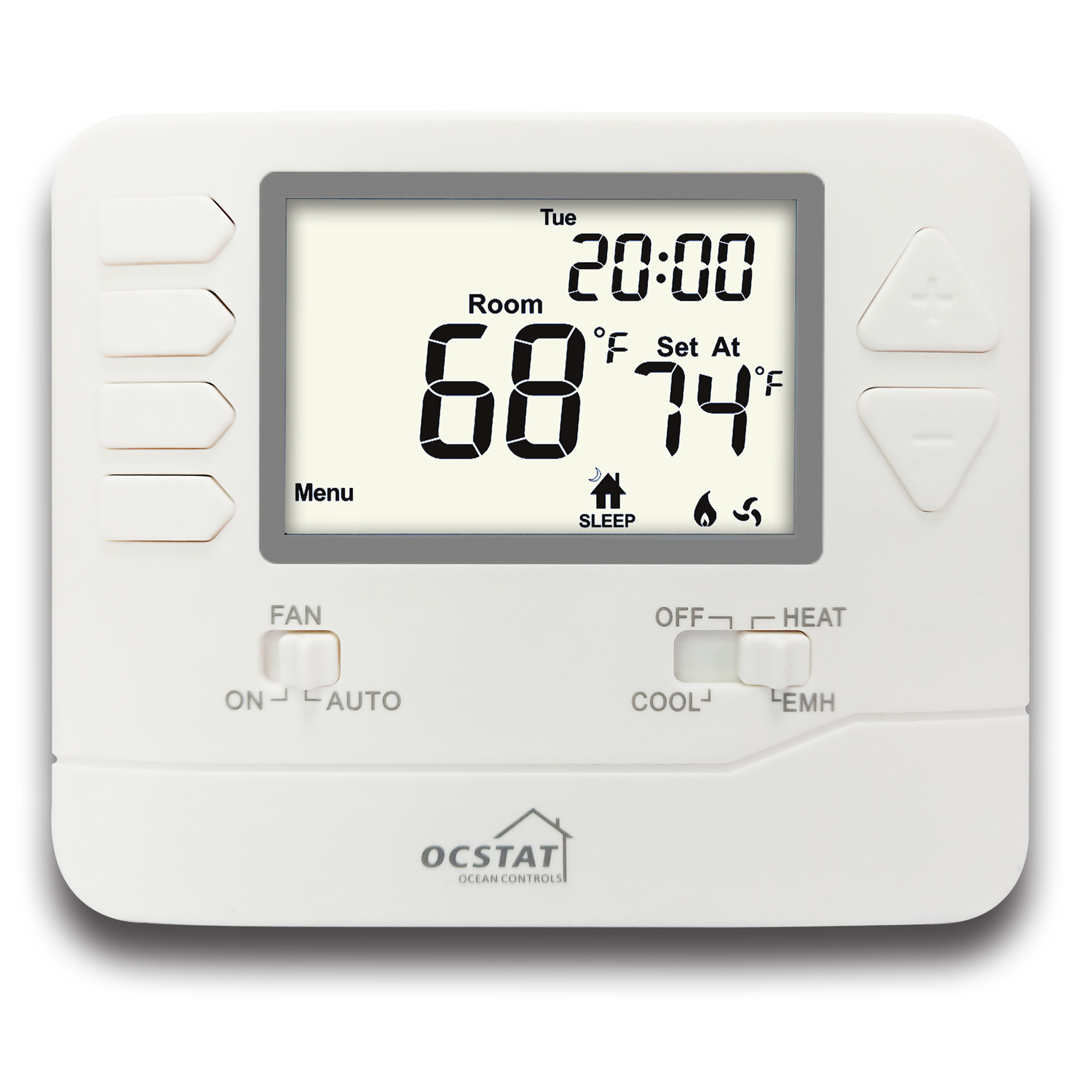

दोहरी शक्ति के साथ 24V डिजिटल 2 हीट / 1 शीत कमरे गर्मी पंप थर्मोस्टेट
| उत्पाद का वर्णन: |
| (1) प्रदर्शन तापमान सीमा................... 32°F से 99°F (1°C से 40°C) |
| (2) सेटपॉइंट रेंज......................... 44°F से 90°F (7°C से 32°C) |
| (3) चरण................................ 2 गर्मी / 1 ठंडा |
| (4) प्रोग्राम करने की क्षमता........................ 5 ((Mo~Fr)/1 ((Sa)/1 ((Su) प्रोग्राम करने योग्य |
| (5) कार्यक्रम....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................... |
|
(6) बैकलाइट... नीला, 15 सेकंड के लिए प्रकाश |
| (7) डिस्प्ले सटीकता.......................... ±1°F ((68°F से कम) |
|
(8) थर्मोस्टैट के आयाम................119.5 x 98 x 27.5 मिमी |
| (9) फैन स्विच..... |
| (10) सिस्टम स्विच................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................. |
| (11) अंतर......... |
| (12) कम बैटरी संकेतक.................................................................................... |
| (13) लोड रेटिंग...................1.0 एम्प प्रति टर्मिनल, 1.5 एम्प अधिकतम सभी टर्मिनलों को मिलाकर |
|
(14) बिजली स्रोत.......................... 24 VAC ((18 से 30 VAC), हार्डवायर (सामान्य तार) के लिए 50/60 Hz 2*AAA 1.5V क्षारीय बैटरी शक्ति |
| तकनीकी मापदंडः |
| (1)आसान मेनू संचालित प्रोग्रामिंग |
| (2)सहज ज्ञान युक्त जागृति, विदा, वापसी, नींद प्रोग्रामिंग आइकन |
| (3)4सफेद/नीले रंग की पृष्ठभूमि प्रकाश के साथ.5 वर्ग इंच का बड़ा एलसीडी डिस्प्ले |
| (4)आसानी से उपलब्ध बैटरी डिब्बा |
| (5) इलेक्ट्रिक या गैस विन्यास योग्य |
| (6)अलग-अलग बी एंड ओ टर्मिनल |
| (7)अलग-अलग हीटिंग और कूलिंग स्विंग (साइकिल दर) |
| (8)वायु फिल्टर परिवर्तन सूचक (चयन योग्य चालू या बंद) |
| (9)5 मिनट के कंप्रेसर देरी संरक्षण (चयन योग्य चालू या बंद) |
| (10)कम बैटरी संकेतक |
| (11) टर्मिनल नामःRH,C,W2,Y,E,G,B,O |
| (12)कमरे के तापमान में कैलिब्रेशन समायोजन |
| (13)डिस्प्ले विकल्पः फ़ारेनहाइट या सेल्सियस तापमान डिस्प्ले, 12 या 24 घंटे की घड़ी |
| (14)सरल तार कोडित टर्मिनल ब्लॉक |
| (15) सार्वभौमिक उप-आधार |
| (16)दीवार या जंक्शन बॉक्स पर माउंट |
| (17) बैटरी या 24 VAC पावर |
टर्मिनल नामकरणः
| आरएच------------------ 24VAC (सिस्टम पावर सप्लाई) |
| सी------------------ सामान्य 24VAC (सिस्टम बिजली आपूर्ति) |
| डब्ल्यू 2------------------ 2 सीडी हीट |
| Y------------------ 1 ST COOL/HEAT |
| ई------------------ 1 ST आपातकालीन गर्मी |
| जीफैन |
| बी------------------ REV वाल्व हीट |
| ओ------------------ REV VALVE COOL |
कार्यक्रम अनुसूची सेट करेंः
अपने कार्यक्रम कार्यक्रम को अनुकूलित करने के लिए, इन चरणों का पालन करें:
1. सिस्टम स्विच से HEAT या COOL का चयन करें.
नोटः आपको प्रत्येक को अलग से हीटिंग और कूलिंग प्रोग्राम करना होगा।
2. मेनू दबाएँ
3. SET SCHED दबाएँ.
नोटः सोमवार-शुक्रवार प्रदर्शित होता है और जागने का आइकन प्रदर्शित होता है. आप अब सप्ताह के दिन सेटिंग के लिए जागने के समय की अवधि प्रोग्राम कर रहे हैं.
4. समय चमक रहा है. कार्यदिवस के समय अवधि के लिए अपने समय का चयन करने के लिए + या - कुंजी का उपयोग करें (चरणः 10 मिनट).
5. अगला चरण दबाएँ
6. सेटपॉइंट तापमान चमक रहा है. सप्ताह के दिन जागने की अवधि के लिए अपना सेटपॉइंट चयन करने के लिए + या - कुंजी का उपयोग करें (चरणः 1 ° F).
7. अगला चरण दबाएँ
8सप्ताह के दिन LEAVE, RETURN और SLEEP समय अवधि के लिए चरण 4 से 7 दोहराएं।
9. शनिवार के जागने, जाने, लौटने और सोने के समय के लिए चरण 4 से 7 दोहराएं.
10. रविवार के जागने, जाने, लौटने और सोने के समय के लिए चरण 4 से 7 तक दोहराएं।
11. पूरा होने पर समाप्त दबाएँ या 15 सेकंड के बाद स्वचालित रूप से बंद करें.
मैनुअल सेटिंगः
अस्थायी तापमान मैन्युअल सेटिंग
1तापमान चुनने के लिए + या - का प्रयोग करें.
2. 15 सेकंड के बाद स्वचालित रूप से पुष्टि करें. वर्तमान PROG अवधि को चलाकर और फिर मैनुअल सेटिंग प्रोग्राम चलाकर, बाहर निकलने के लिए RUN SCHED दबाएं.
स्थायी रखरखाव तापमान चलाएँ
1उपरोक्त मैनुअल सेटिंग सेट करने के बाद, फिर HOLD दबाएं और HOLD प्रदर्शित करें.
2- 15 सेकंड के बाद स्वचालित रूप से पुष्टि करें.
थर्मोस्टेट अब स्थायी रूप से इस सेटपॉइंट पर रहेगा और + या - कुंजियों का उपयोग करके समायोजित किया जा सकता है।
या तो अस्थायी या स्थायी रोक से बाहर निकलने के लिए RUN SCHED दबाएँ.
तकनीशियन सेटअप मेनूः
1. मेनू बटन दबाएँ
2. 3 सेकंड के लिए टेक सेट बटन दबाए रखें.
3. नीचे दी गई तालिका का उपयोग करके वांछित इंस्टॉलर विकल्पों को कॉन्फ़िगर करें.
सेटिंग्स बदलने के लिए + या - कुंजी का प्रयोग करें और एक विकल्प से दूसरे में जाने के लिए NEXT STEP या PREV STEP कुंजी का प्रयोग करें.
फ़ाइल सेटिंगः FlSE प्रदर्शित करें, OFF (डिफ़ॉल्ट OFF) चमकता है, OFF से चुनें, 50~2000 घंटे।
तापमान कैलिब्रेशनः CAL प्रदर्शित करें और 0°F (डिफ़ॉल्ट मान 0) चमकता है, -4~4°F से चुनें।
कंप्रेसर का सबसे कम चलने का समय सेटिंगः एक चालू और चमकती बंद (डिफ़ॉल्ट सेटिंग) प्रदर्शित करें, बंद, 3, 4 या 5 मिनट से चुनें।
कंप्रेसर विलंब समय सेटिंगः CO OF प्रदर्शित करें और ON (डिफ़ॉल्ट सेटिंग) पर फ्लैश करें, ON या OFF से चुनें।
शीतलन स्विंग सेटिंगः डीएफ सीओ प्रदर्शित करें और 0 फ्लैश करें।5, 0.2~2.0 (कारखाना डिफ़ॉल्ट सेटिंगः 0.5°F) से चुनें।
हीटिंग स्विंग सेटिंगः डिस्प्ले डीएफ HE और फ्लैशिंग 04, 0.2~2.0 (कारखाना डिफ़ॉल्ट सेटिंगः 0.4°F) से चुनें।
°F/°C चयन: F ((फारेनहाइट) या C ((सेल्सियस) सेटिंग।
24 घंटे/12 घंटे का चयनः 24 घंटे या 12 घंटे का समय प्रारूप सेट करना।
ELEC/GAS चयनः ELEC या GAS का चयन करें।
